我司生產(chǎn)的O型圈有多種材質(zhì)，有丁晴O型圈、氟膠O型圈、硅膠O型圈、三元乙丙O型圈、氯丁O型圈等等，那么如何讓來鑒別這些材質(zhì)呢？

1、耐介質(zhì)增重實驗

可以從購買的O型圈中取樣，在確定溫度后，浸泡在選定的一種或幾種介質(zhì)中，一定時間后取稱重，根據(jù)重量變化率、硬度變化率來推斷材料的種類。比如在100度機油中浸泡24小時，丁晴，氟膠，氯丁質(zhì)量及硬度變化率很小，而天然橡膠，三元乙丙增重一倍以上且硬度變化很大，體積膨脹很明顯。

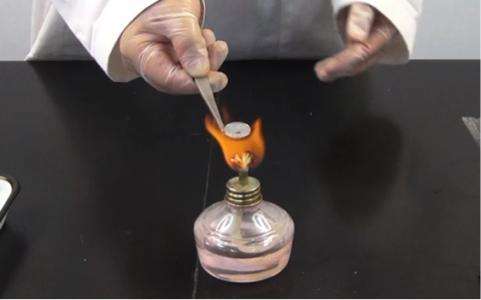

2、燃燒法

抽取樣品，在空氣中燒。觀察現(xiàn)象。一般來說氟膠，天然橡膠離火之后會滅，即使燒著火苗也比三元乙丙的要小的多。當然，如果仔細觀察，燃燒狀態(tài)、顏色、氣味也會提供為我們很多信息。比如NBR/PVC并用膠，有火源時火劈啪的亂濺，似乎有水似的，離火自熄，煙濃且有酸味。 需要注意的是有時添加了阻燃劑但不含鹵素的膠也會離火自熄，這要借助別的辦法進一步推斷。

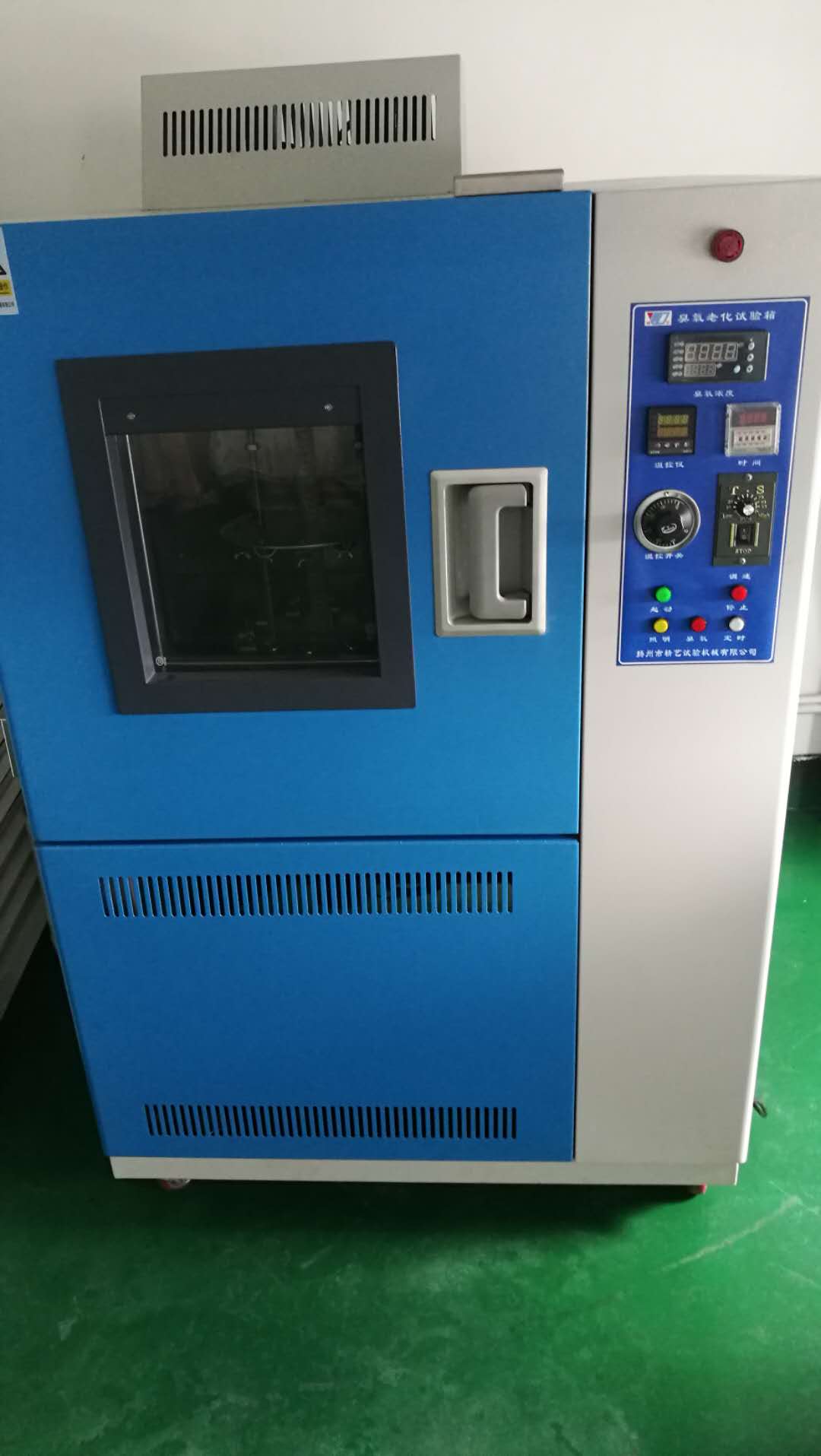

3、熱空氣老化實驗

抽取樣品，放在老化箱里老化一天，觀察老化后的現(xiàn)象。為了可以分級老化，可以逐步升溫。比如150度下氯丁， 天然橡膠，SBR都會脆斷，丁晴、三元乙丙還有彈性。升到180度，普通丁晴就會脆斷；而230度，氫化丁晴也會脆斷，氟膠和硅膠仍然有很好的彈性。

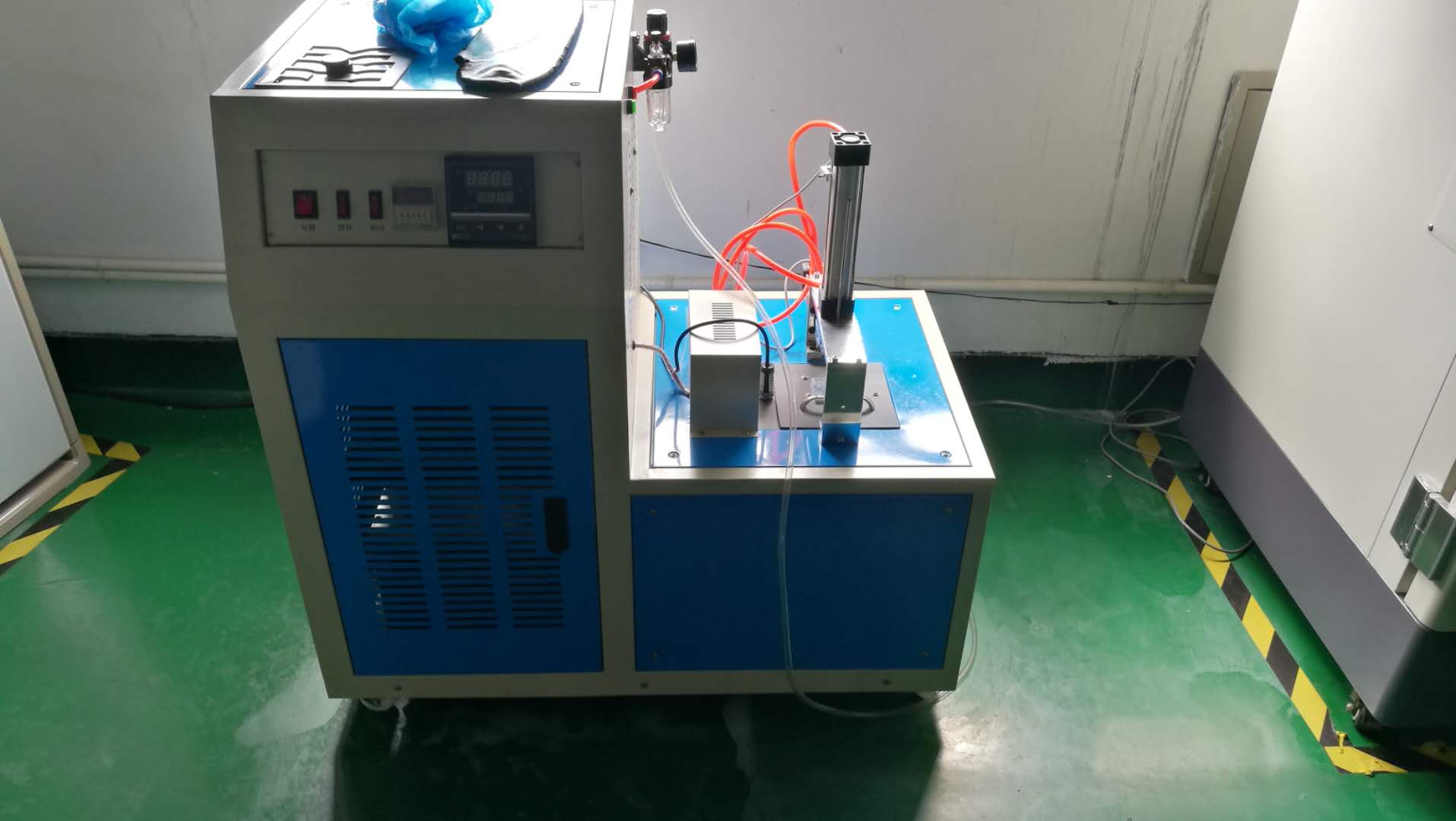

4、低溫法

抽取樣品，用干冰和酒精或者設(shè)備制造一個合適的低溫環(huán)境。把樣品泡在低溫環(huán)境下2-5分鐘，在選定溫度下感覺O型圈的軟硬程度。比如-40℃下，同樣耐高溫耐油很好的硅膠和氟膠對比，硅膠會比較軟。

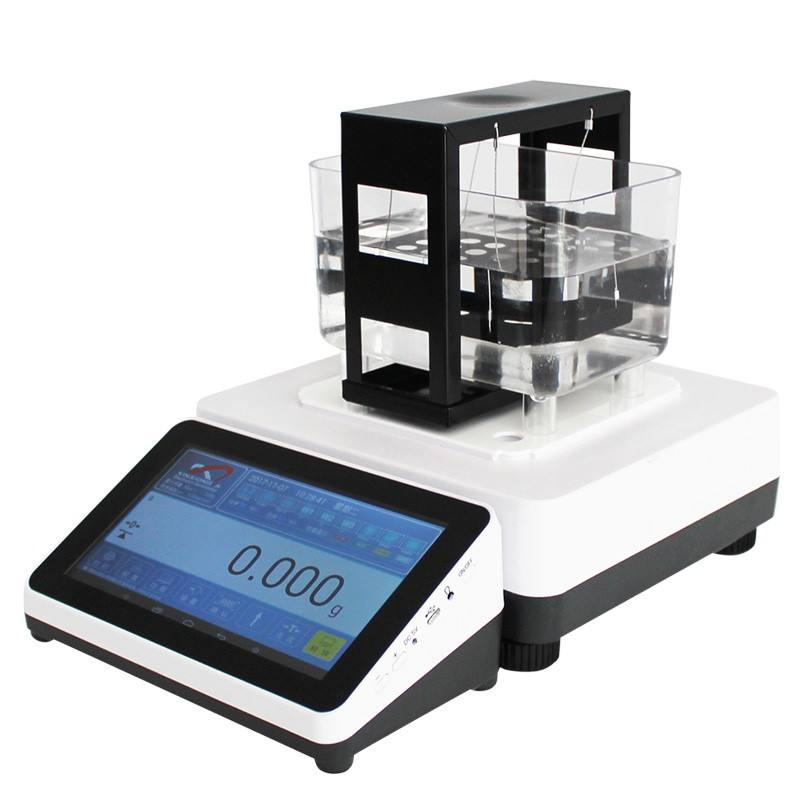

5、測比重

用精密電子稱，外加一杯水，一根頭發(fā)絲即可。一般來說氟膠比重最大， 1.8以上，CR 、ECO的也多在1.3以上，比重明顯偏大的可以考慮是這些膠。
